El reto

Aunque existen maquinas especificas diseñadas para fabricar los cercos de las puertas, son maquinas muy costosas cuando el volumen de fabricación no es muy alto. Así mismo también existen sistemas de fijación para mecanizar cercos en maquinas CNC de madera pero estos utillajes son muy aparatosos y llevan horas de montaje, además de tener que instalar líneas y tuberías de neumática complementaria para hacerlas funcionar.

El reto consistía en diseñar un sistema robusto, sencillo de montar y que solo requiera del vacío que ya utilizan las maquinas de por si para fijar las piezas de madera.

Buscando la solución

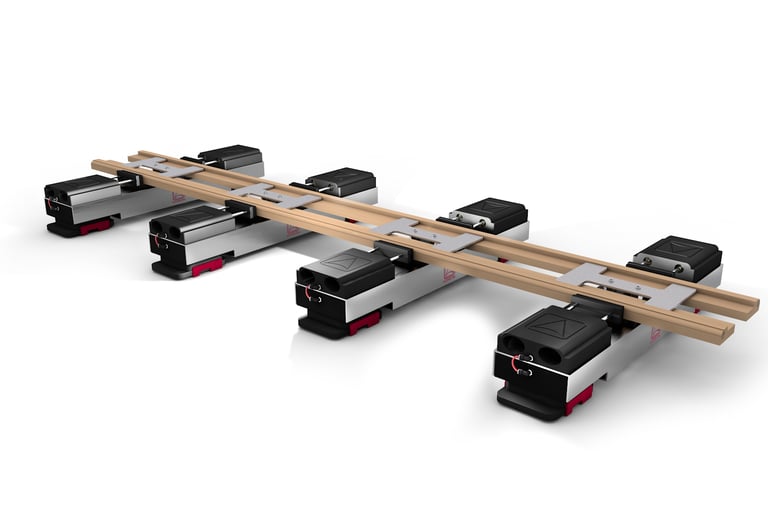

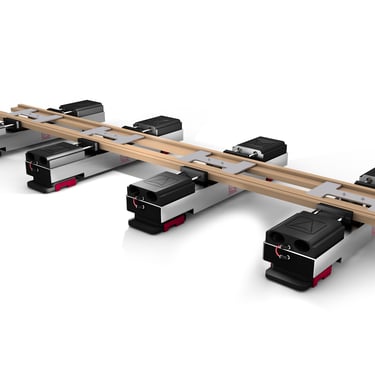

Para lograr una sujeción óptima y un posicionado rápido de los cercos, desarrollamos una solución basada en una arquitectura de dos componentes clave:

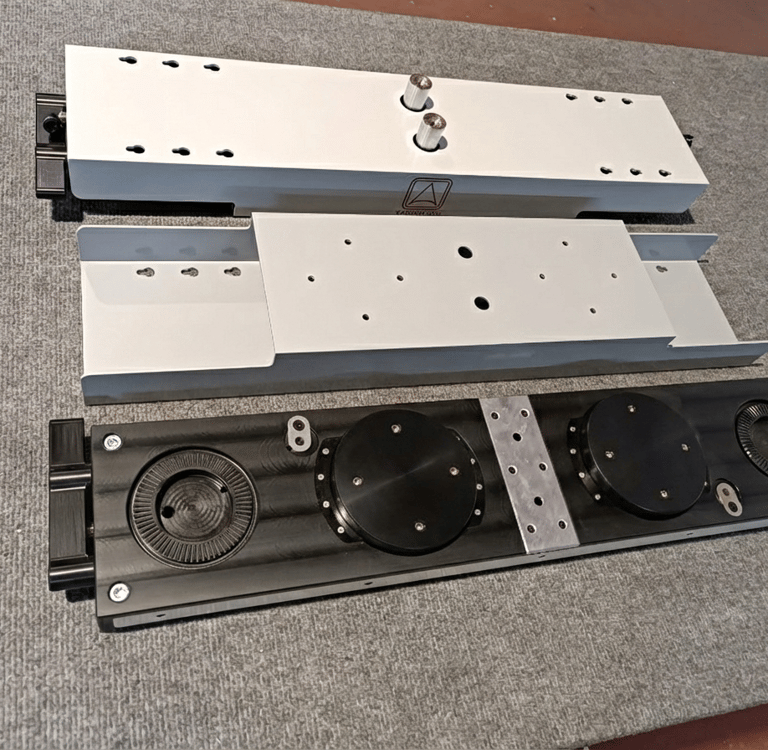

• Armazón de aluminio mecanizado: Para garantizar una rigidez estructural absoluta frente a las fuerzas de corte y una planimetría perfecta sobre la mesa CNC.

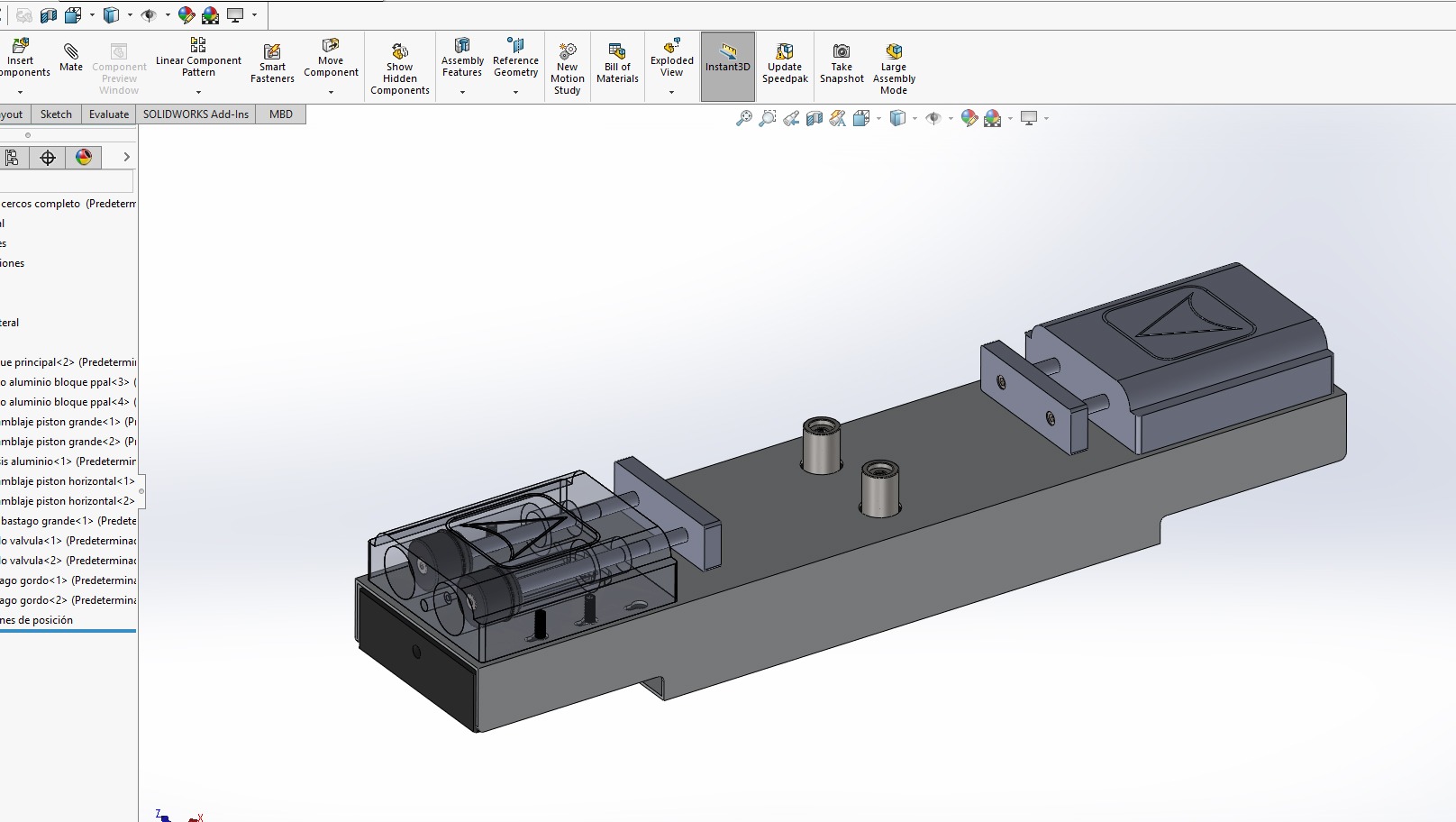

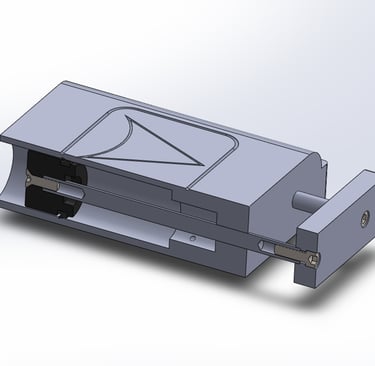

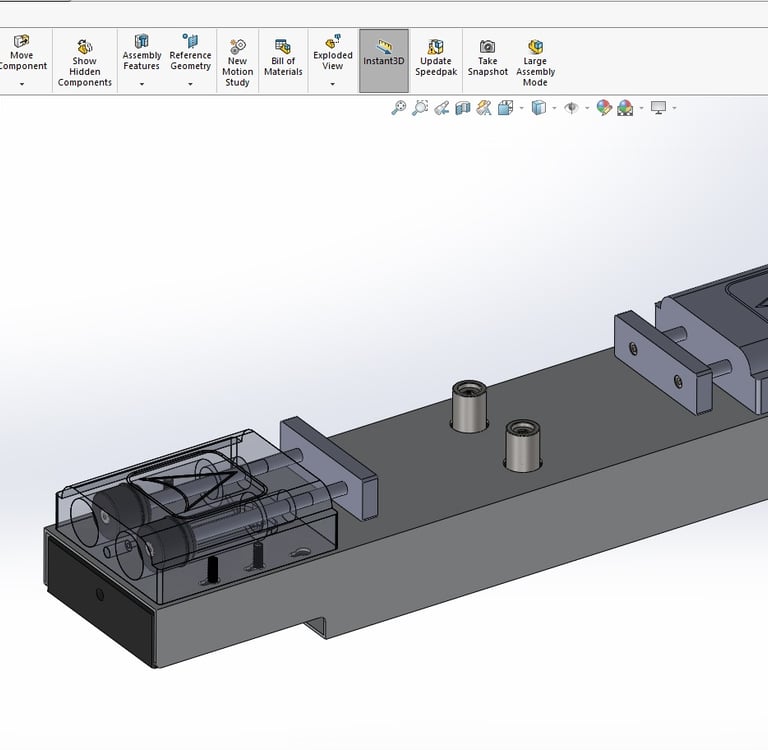

• Núcleo de HDPE de alta precisión: Un bloque de polímero técnico mecanizado donde integramos la compleja red de conductos de vacío, permitiendo gestionar los flujos de aire y ejecutar los movimientos mecánicos requeridos.

Resultados

El resultado ha generado grandes cambios en la producción:

• Reducción del 99% en el Setup: El tiempo de preparación, montaje y desmontaje ha pasado de 2 horas (con sistemas tradicionales) a menos de 60 segundos.

• Simplificación operativa: Eliminación de la compleja red de tubos de aire adicionales. El sistema es más limpio, rápido de conectar y fácil de mantener.

• Versatilidad y rigidez: Rango de ajuste dinámico capaz de adaptarse a cualquier tamaño de cerco, garantizando una sujeción sólida para mecanizados exigentes.
